Les différents points de vue
Automatique - Séquentiel - GRAFCET :

Logo JDoTec

  Cours - Réf:37024 - MàJ:21-01-1999

Point de vue " système " (ou procédé)

Première approche d'un système automatisé, c'est un graphe de coordination des tâches opératives et il ne présume pas de la technologie utilisée.
Les actions sont définies par un verbe à l'infinitif.
Les réceptivités sont définies par une expression avec participe passé.

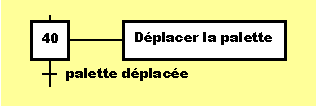

Point de vue système

L'observateur ignore à ce stade comment seront réalisées les tâches opératives.

Point de vue " partie opérative "

Pour ce deuxième niveau de représentation, on connaît dans le détail toutes les actions à réaliser, et les choix technologiques concernant les actionneurs sont faits. Ce GRAFCET décrit l'évolution des actionneurs et des éléments de dialogue avec le milieu extérieur.
Les actions sont définies par les effets des actionneurs.
Les réceptivités sont des combinaisons logiques des événements.

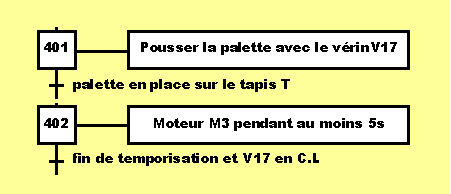

Point de vue PO

L'observateur s'implique dans le bon fonctionnement de la partie opérative
La technologie des actionneurs est choisie.

Point de vue " partie commande "

Pour ce dernier niveau de représentation, les choix technologiques concernant les préactionneurs et les capteurs sont faits. Ce grafcet décrit la chronologie des signaux émis et reçus par la PC.
Les actions sont décrites par les ordres donnés aux préactionneurs. Les réceptivités sont des combinaison logiques des informations provenant des capteurs.

Point de vue PC

L'observateur s'implique dans le bon fonctionnement de la partie commande.

En général, les ordres et les informations sont définis par les mnémoniques attribués aux préactionneurs et aux capteurs utilisés. Dans le cas d'une utilisation d'un Automate Programmable Industriel, ces mnémoniques peuvent être les codes d'entrée/sortie de l'API.
