Définition

Une perspective isométrique d'un repère est une de ses projections cylindriques orthogonales qui donnent les mêmes coefficients de déformation pour chacun des troix axes.

Conventionnellement, un des axes reste dessiné vertical sur la feuille de papier.

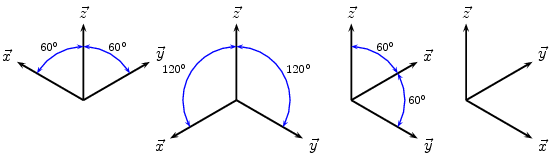

Exemples

Exemples de perspectives d'un repère

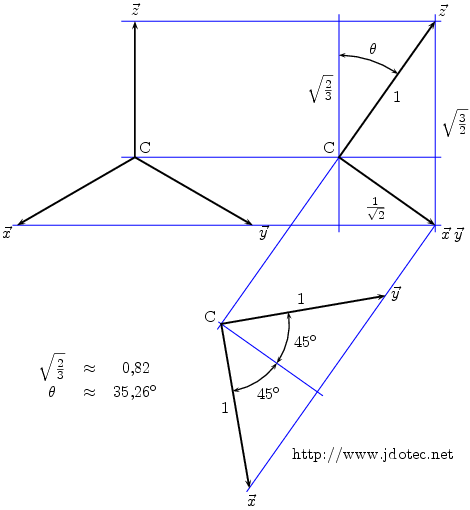

Paramètres d'une perspective isométrique

Deux changements de plan de projection permettent de tracer les trois axes vus sans déformation et donc de retrouver les paramètres d'une perspective isométrique.

Exemple

Perspective isométrique

Les points extrémités des vecteurs unitaires du repère forment un triangle équilatéral. Ce triangle est parallèle au plan de projection et donc vu sans déformation sur la perspective isométrique proposée ici.
