Asymptote
Dessin vectoriel

Logo JDoTec

  Informatique - Réf:46010 - MàJ:01-05-2010
Télécharger Asymptote
Télécharger Asymptote

Tous les exemples de cette page ont été testés avec la version 1.9.1 d'Asymptote

- Ghostscript 8.71 - GSView 4.9 -

^ Dessin 2D

GRAFCET

un grafcet
Construire un GRAFCET

.

^ Dessin 3D



Véhicule



^ Comment utiliser Asymptote ?

Installation

Télécharger et exécuter le fichier d'intallation

Les bibliothèques

Enregistrer les bibliothèques utilisées :

Utilisation - Génération de l'image

Deux méthodes sont possibles :

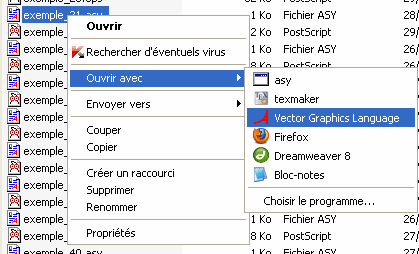

  1. Un clic droit sur le fichier *.asy et ouvrir avec
    Ouvrir avec...

    Cette méthode génère le fichier *.eps dans le répertoire de travail, mais ne donne rien lors d'un souci à l'exécution.

  2. Ouvrir une console [conseillé]
    • Aller dans le répertoire de travail
    • Taper la commande asy nomdufichier

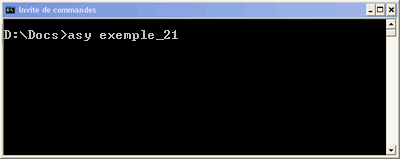

    fenetre DOS

    Cette méthode, un peu plus lourde à mettre en œuvre, conserve la console ouverte pour une lecture des éventuels messages d'erreur.

^ Des adresses pour se former

Le site de Gaëtan Marris : http://www.marris.org/asymptote/

Le site officiel d'Asymptote : http://asymptote.sourceforge.net
