Temporisation
Automatique - Séquentiel - GRAFCET

Logo JDoTec

  Cours - Réf:37044 - MàJ:15-03-2006

Norme NF EN 60848:2002

Soit x une variable logique

Une réceptivité dépendant du temps se note t1/x/t2. Cette notation indique que la réceptivité devient vraie une durée t1 après x et devient fausse une durée t2 après x barre.

Chronogramme

Exemple

L'utilisation la plus courante est l'attente d'une durée d'activité d'étape avant une assignation à VRAI.

Etape et transition

La variable 2s/Xi devient vraie 2 secondes après le début de l'activité de l'étape n°i et reste vraie pendant toute son activité.

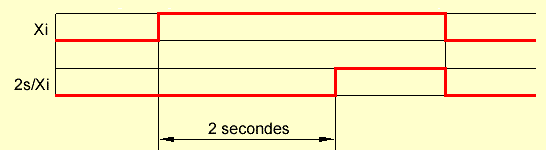

Chronogramme
