Une macroétape remplit le même rôle qu'un sous-programme en programmation informatique. Utiliser des macroétapes rend la lecture d'un graphe plus facile.

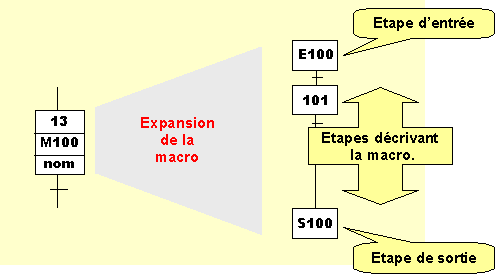

La description de la macroétape se fait suivant une syntaxe un peu particulière, en utilisant une étape d'entrée et une étape de sortie :

Syntaxe d'une macro

La réceptivité de la transition suivant la macroétape est souvent toujours vraie, son existence n'étant due qu'à un souci de cohérence de syntaxe.
