Les fonctions " front montant" de a et "front descendant" de a sont des fonctions associées à la variable logique a, destinées à signaler le changement d'état de la variable : respectivement son passage de l'état faux à l'état vrai, ou de l'état vrai à l'état faux.

Elles sont utilisées lors de la programmation d'un graphe sur un automate. Elles ne sont vraies que pendant la durée d'UN cycle automate, et signalent le changement d'état de la variable a.

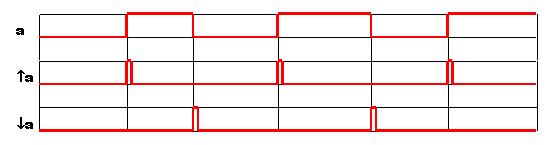

Les syntaxes habituelles sont données sur le chronogramme ci dessous

Chronogramme

Certains logiciels utilisent une autre syntaxe pour ces deux variables, à savoir respectivement >a et <a.
