Encapsulation
Automatique - Séquentiel - GRAFCET

Logo JDoTec

  Cours - Réf:37046 - MàJ:28-03-2008

Juste ce qu'il faut
pour comprendre...

Définition

On appelle encapsulation le fait de cacher un graphe à l'intérieur d'une case étape.

Objets associés au concept

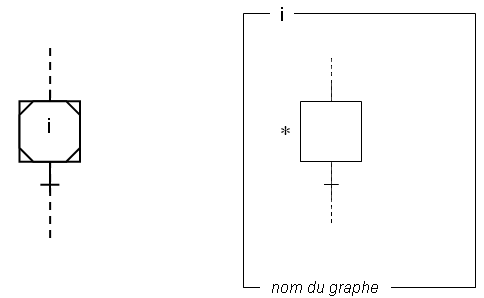

Case étape encapsulante

Règles d'évolution

Si l'étape encapsulante est inactive, aucune étape du(des) graphe(s) encapsulé(s) n'est active.

L'activation de l'étape encapsulante provoque l'activation de toutes les cases marquées par un astérisque sur le(s) graphe(s) encapsulé(s).

Pendant l'activité de l'étape encapsulante, l'évolution du(des) graphe(s) encapsulé(s) suit les règles habituelles.
