Action conditionnelle
Automatique - Séquentiel - GRAFCET

Logo JDoTec

  Cours - Réf:37034 - MàJ:28-08-1998
Les actions associées aux étapes sont en général inconditionnelles : L'ordre correspondant est donné dès que l'étape est active et pendant toute la durée de son activité.
Une action conditionnelle n'est exécutée que si une condition est remplie, mais quoi qu'il advienne uniquement pendant la durée d'activité de l'étape concernée.

Représentation sur un grafcet L'ordre T2+ est donné pendant toute la durée de l'activité de l'étape 21.

L'ordre NX4 est donné si l'étape 21 est active ET si la condition c0 est vraie.

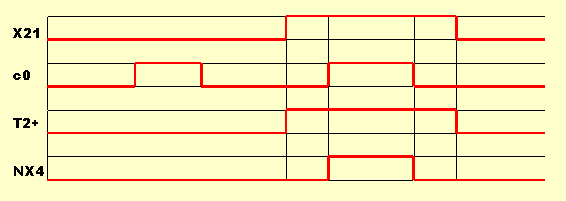

Chronogramme
