Lieux de transfert
Automatique des systèmes continus

Logo JDoTec

  Cours - Réf:32051 - MàJ:23-01-2017

Le lieu de transfert est une belle fonction,
sans pour autant être une fonction de transfert...

^Introduction

La réponse en régime permanent d'un système à une sollicitation harmonique est caractérisée par le nombre complexe H(jω), obtenu en substituant dans la fonction de transfert H(p) jω à p. Ce nombre complexe a un module et un argument dépendant de la valeur de la pulsation d'excitation.

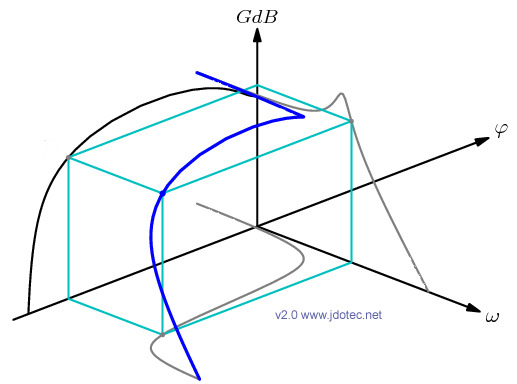

On appelle lieu de transfert le lieu des points de coordonnées (ω, φ(ω), GdB(ω)).



Exemple pour un système du deuxième ordre

Lieu de transfert 3D

^Diagrammes de Bode

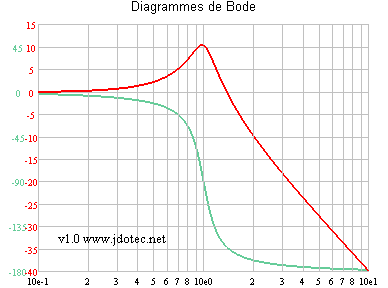

Composés de la courbe des gains et de la courbe des phases, les diagrammes de Bode sont deux projections particulières du lieu de transfert, respectivement sur les plans (ω, GdB) et (ω, φ).

Le même exemple

Bode

^Diagramme de Black

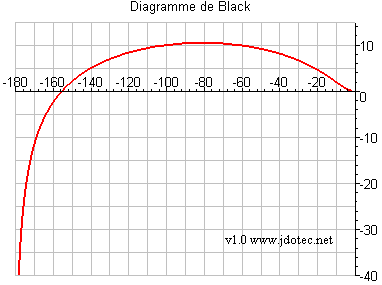

Le plan de Black est le plan (φ, GdB)

Toujours le même exemple

Black
